  • OTC焊接機器人FD-B1445系列

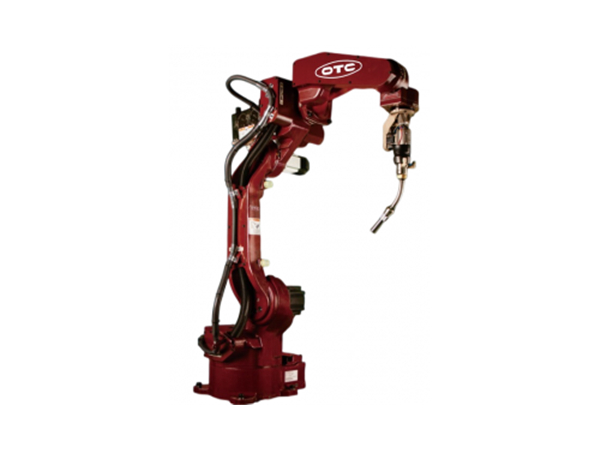

OTC機器人FD-B1445系列

OTC新款多功能工業機器人,負載10kg,性能進一步提高。

6軸焊接機械手,多關節結構靈巧,動作敏捷,數字化操作方便。

全國熱線

400-101-3809

產品·介紹

好口碑源自韋爾迪對品質的執著

OTC焊接機器人

OTC焊接機器人FD-B1445系列
   OTC新款多功能工業機器人,負載10kg ,性能進一步提高。
   6軸焊接機械手,多關節結構靈巧,動作敏捷,數字化操作方便。



產品·參數

好口碑源自韋爾迪對品質的執著

名稱 FD-B1445
規格 垂直多關節
軸數 6
位置重復精度 +/-0.08mm(注1)
驅動系統 交流同服電機
驅動能力 2900W
位置反饋 絕對值編碼器
動作范圍
J1(旋轉) +/-170°(+/-50)(注2)
J2(前后) -155-+90~(注3)
J3(上下)
-170°-+245注4)
J4(回轉) +/-155+-170(注5)
J5(擺動) -45°~+225(注6)
J6(扭轉) +/-205(+/-360%(注5、6)
最高速度 J1(旋轉) 2.97rad/s[170 /s(2.27rad/s(130 /)(注2)
J2(前后) 2.97rad/s[170%/s)
J3(上下)
2.97 rad/s[170°/s)
J4(回轉) 4.89rad/s(280/s)
J5(擺動) 4.19rad/s {240°/s}
J6(扭轉) 9.08rad/s {520°/s}
腕部允許負載 力矩 J4(回轉) 10.1N·m
J5(擺動) 10.1N·m
J6(扭轉) 2.9N·m
慣性矩 J4(回轉) 0.38kg·m2
J5(擺動) 0.38kg·m2
J6(扭轉) 0.03kg·m2
機器人動作范圍 3.57m2x340°
使用環境條件 溫度:0~45、濕度:   20~80%RH (無結露)
本體重量 145kg
上臂可載重量 10kg (注7
安裝方式 地面、壁掛、倒掛
本體顏色 紅福色

注)

1位置重復精度是根據IS09283湖量工具中心點(TCP)位置所得的數據
2.括號內數值是壁掛安裝時的結果。
3.壁掛安裝時,J2軸的動作范圍可能受到限制。
4地面安裝時,J3軸的動作范國為-170~+180
5為同軸電纜通過J4軸、J6軸中空部位時的規格。括號值為除此以外的規格

6.J6軸的動作范圍會因J5軸的姿勢而受限制。
7.上腎的可載能力隨腕部負載情況而發生變化。
