  • 安川機器人MH50Ⅱ-20
安川機器人MH50Ⅱ-20

安川搬運機械手高生產效率多功能工業用機器人。

搭載豐富功能，高速機器人動作節拍。

 安川搬運機械手 對應新型控制柜DX200


全國熱線

400-101-3809

產品·介紹

好口碑源自韋爾迪對品質的執著

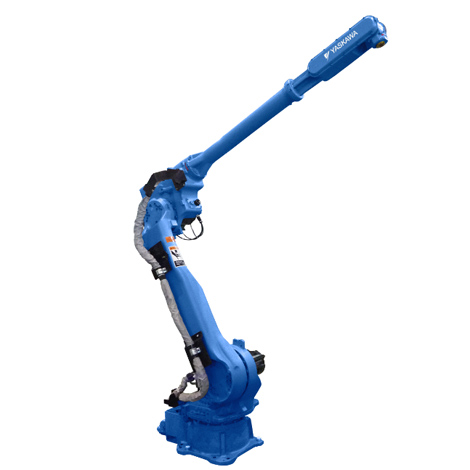

安川搬運機械手

resource/images/e658ec0b432141f886fd2286fb71bfa0_8.jpg
  6軸垂直多關節型
  負載：20Kg
  動態范圍：3106mm
  控制柜：DX200
  用途：弧焊、搬運、碼垛、噴涂



產品·參數

好口碑源自韋爾迪對品質的執著


適用于高精度3D激光加工等用途 提高機械臂剛性，

且通過大功率伺服電機提高動作靈活應對力，

達到高速的直線軌跡精度以及高精度圓度軌跡。
負載：20Kg
動作范圍：3106mm
控制柜：DX200
用途：弧焊、搬運、碼垛

機器人型號 MH50Ⅱ-20
適用控制柜 DX200
設置*1 F,W,C
自由度 6
可搬質量 20kg
垂直伸長度 5585mm
水平伸長度 3106mm
重復定位精度*2 ±0.15mm
動作范圍 S軸（旋轉） -180°- +180°
L軸（下臂） -90°- +135°
E軸（肘） -
U軸（上臂） -160°- +251°
R軸（手腕旋轉） -190°- +190°
B軸（手錠擺動） -50°- +230°
T軸（手腕回轉） -360°- +360°
最大速度 S軸（旋轉） 180°/s
L軸（下臂） 178°/s
E軸（肘） -
U軸（上臂） 178°/s
R軸（手腕旋轉） 400°/s
B軸（手腕擺動） 400°/s
T軸（手腕回轉） 600°/s
容許力矩 R軸（手腕旋轉） 39.2N.m
B軸（手腕擺動） 39.2N.m
T軸（手腕回轉） 19.6N.m
容許慣性力矩 （GD2/4 ） R軸（手腕旋轉） 1.05kg.m2
B軸（手腕擺動） 1.05kg.m2
T軸（手腕回轉） 0.75kg.m2
本體質量 495kg
電源容量*3 3.5kVA



*1：F=置地式，W=掛壁式，C=倒掛式，S=支架式(掛壁式時，S軸的動作會有限制，請注意。)
*2：JIS B 8432為基準。
*3：因用途，動作模式而異。

*4：無裝備電纜時的值。
